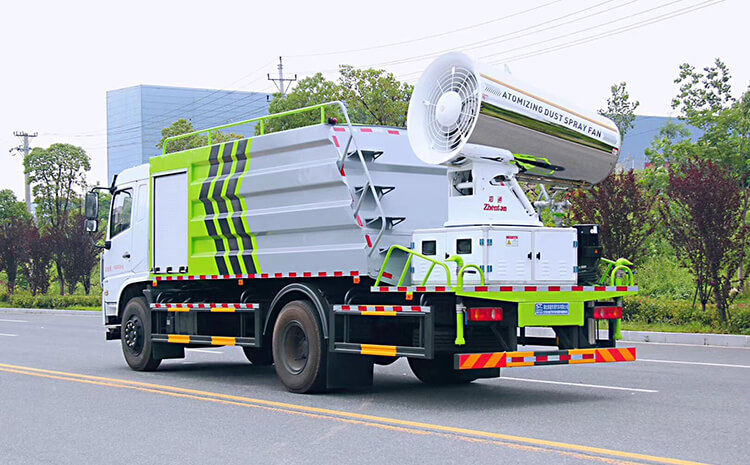

風送式霧炮機分為五部分:送風系統、供水系統、旋轉系統、液壓系統、霧化系統，控制系統。簡單概述為風機啟動產生巨大風力將水泵通過加壓后的水霧化后形成一條帶狀霧化區進行噴霧降塵。
現將以上功能做以下簡述：
1、送風系統
送風系統包括電機、風葉、風筒、風罩、擾流板五部分組成。其中風機功率為22KW節能型電機。風葉直徑為φ910mm。
2、供水系統
風送式霧炮機的供水系統由泵，供水管道，不銹鋼過濾器，電動閥門四部分組成。水泵采用南元不銹鋼多級離心泵流量為8m3/h.揚程為186米。其特點為流量小壓力大。泵效率高，采用不銹鋼制造。先其使用壽命長，其次不易造成噴頭阻塞。便于日常維護及清理。
3、旋轉系統
旋轉系統由減速機、旋轉機構和旋轉限位三部分組成。旋轉機構采用先進一體化旋轉機構，其性能穩定旋轉阻力小，便于維護，整體結構強。減速機為定制型減速機。功率750W。
4、液壓系統
液壓系統由液壓泵站，液壓缸,雙向電磁閥，液壓管四部分組成。液壓泵站功率為1.5KW。液壓缸長度為400mm，支撐重量為3t,伸縮量為300mm.其特點為升降平滑穩定，性能可靠無需日常維護。
5、霧化系統
霧化系統主要包含噴霧環和霧化噴嘴。全部為不銹鋼304材質噴霧流量為120L/min.霧化精度為10-100μm；
6、控制系統
風送式霧炮機控制系統分為三大部分，控制箱，電器元件以及控制電纜。主要控制為三種手動面板控制，遙控遠程啟動和一鍵啟動。
